CAD機械版自定義標題欄/明細表失敗，為什么會提示“超級屬性塊定義失敗”
在CAD機械版繪制零件圖、裝配圖時，標題欄與明細表是圖紙合規性的 “核心信息載體”—— 標題欄需準確填寫項目編號、公司名稱、設計人員等關鍵信息，明細表要關聯零件規格、材質、數量等生產數據，二者直接影響圖紙能否滿足機械設計標準與生產需求。想要順利完成標題欄 / 明細表自定義，避免影響圖紙交付，接下來就為大家詳細分析錯誤原因與解決步驟。
問題描述：

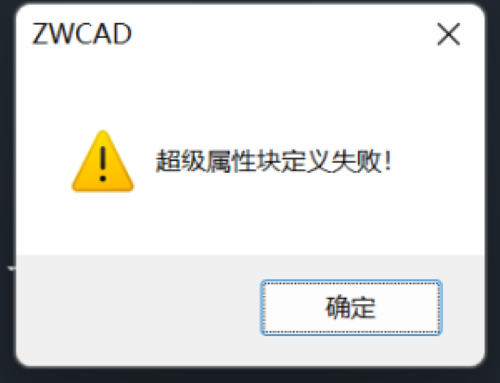

自定義標題欄、明細表表體、代號欄.....時出現彈窗“超級屬性塊定義失敗”是哪方面原因，應如何處理？
原因分析：
在定義標題欄、明細表表體、附加欄、代號欄等超級屬性塊時，所插入的屬性文字的對正方式需要設置為【布滿】。
解決方案：

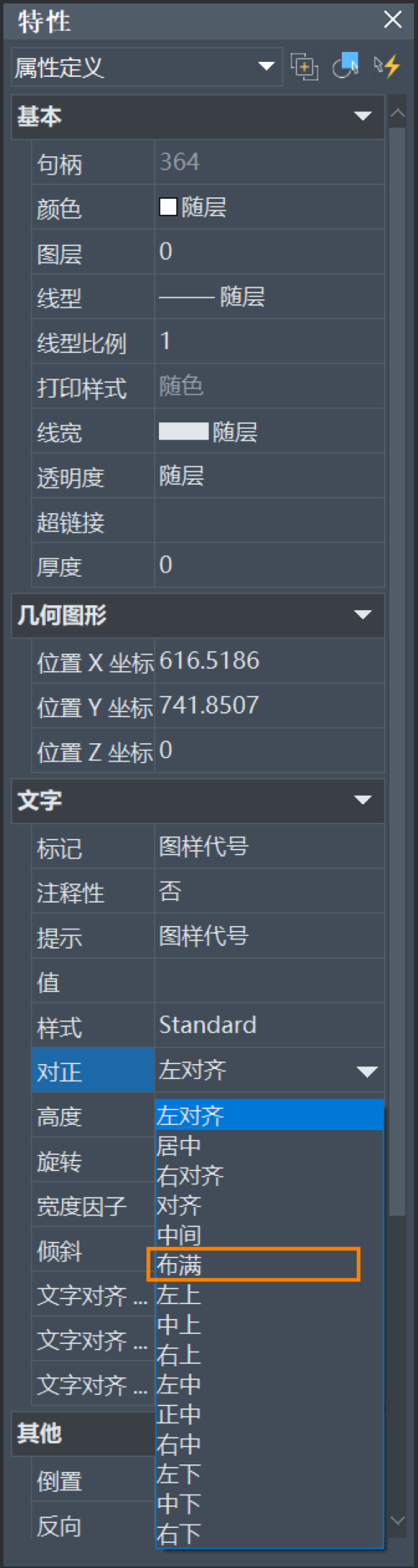

選擇屬性文字，按鍵【Ctrl+1】打開屬性欄，檢查屬性文字的【對正】方式是否為【布滿】，將不是的進行改正。
以上就是本文的全部內容，感謝大家的耐心閱讀，希望對大家有所幫助。
