CAD里顯示為實心的箭頭打印出來為空心的原因是什么
你是否也遇到過這樣的窘境：在CAD模型中精心繪制的實心箭頭（如指示箭頭、引線注釋），在屏幕上看起來完美無缺，但一到打印輸出時就“原形畢露”，變成了令人尷尬的空心輪廓？這不僅影響了圖紙的美觀度，更可能誤導閱讀，導致嚴重的溝通成本。別擔心，這并非個例，而是一個常見的CAD打印設置問題。本文將深入淺出地剖析其根本原因，并提供三種切實有效的解決方案，幫你徹底告別這個煩惱。
問題描述：

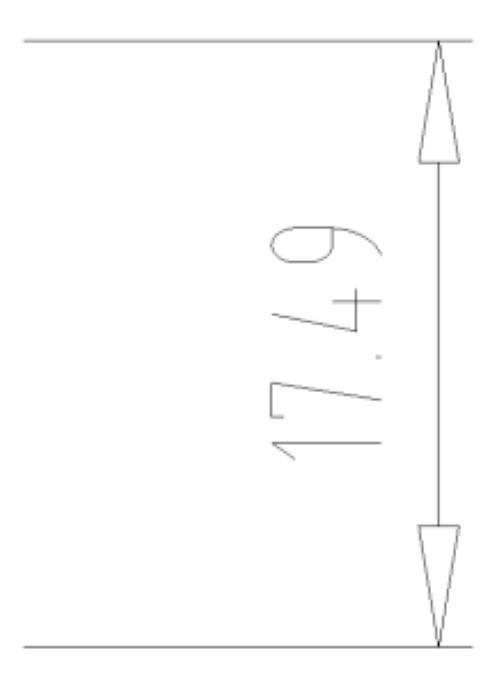

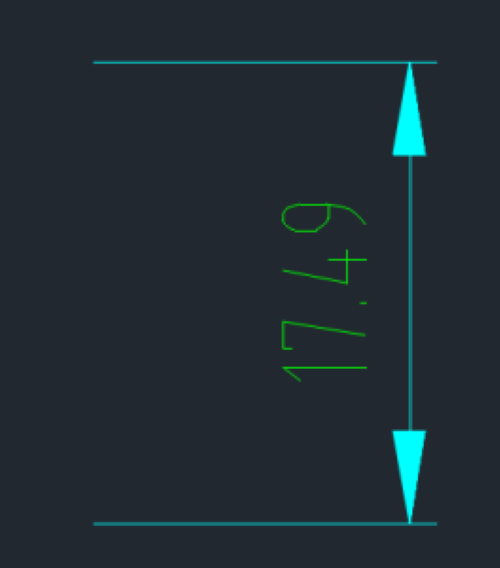

在CAD里顯示為實心的箭頭，打印出來為什么箭頭變為空心？
原因分析：
打印參數里的著色打印選項被誤設置成【幾何消隱】，改成【按顯示】即可。
解決方案：
1.點擊菜單【文件-打印】（【ZWPLOT】命令）；

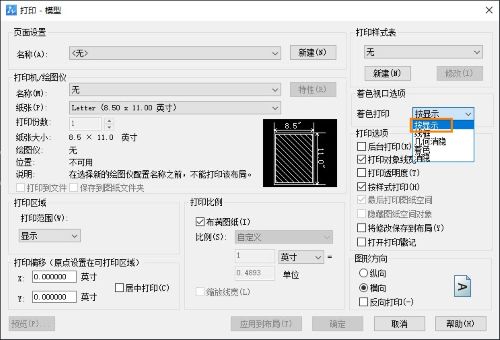

2.在打印設置對話框，把著色視口選項的【著色打印】，改為【按顯示】；

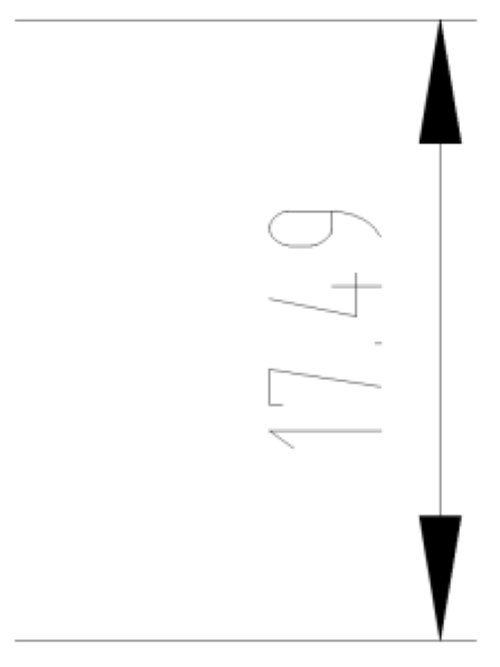

3.重新打印即可正常顯示。
以上就是本篇文章的全部內容，希望對你有所幫助！
